Pompa diafragma bekerja dengan menggunakan membran fleksibel yang berosilasi maju mundur untuk menciptakan ruang hampa untuk memasukkan cairan dan tekanan positif untuk mengeluarkannya. Mekanisme perpindahan bolak-balik ini memastikan adanya segel antara mekanisme penggerak dan cairan yang dipompa, sehingga ideal untuk menangani cairan katauosif, abrasif, atau kental tanpa kebocoran.
Mekanisme Inti: Bagaimana Fungsi Pompa Diafragma?
Pengoperasian mendasar pompa diafragma bergantung pada perubahan volume di dalam ruang pompa yang difasilitasi oleh pergerakan diafragma fleksibel. Ketika diafragma ditarik menjauh dari kepala pompa, volume ruangan meningkat, sehingga menurunkan tekanan internal. Hal ini menciptakan ruang hampa yang menarik cairan melalui katup masuk. Sebaliknya, ketika diafragma didorong ke arah kepala pompa, volumenya mengecil, meningkatkan tekanan dan memaksa fluida keluar melalui katup pelepasan.

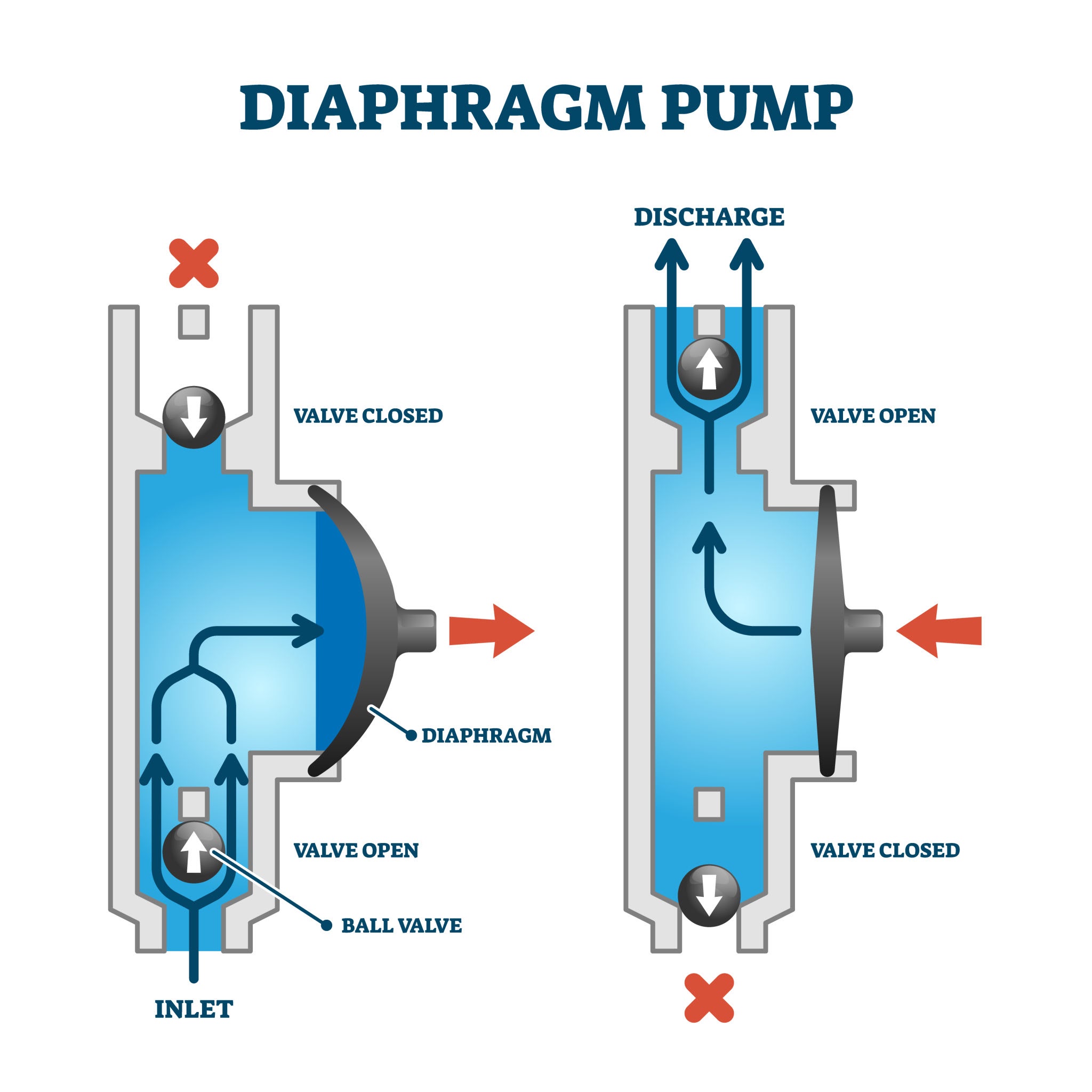

Untuk memahami bagaimana cara kerja pompa diafragma secara rinci, kita harus melihat siklus dua langkah:
- Pukulan Hisap: Diafragma bergerak ke luar, menciptakan zona tekanan rendah. Itu katup periksa masuk terbuka karena perbedaan tekanan, memungkinkan cairan masuk ke dalam ruangan, sedangkan katup periksa keluar tetap tertutup rapat.
- Pukulan Pelepasan: Diafragma bergerak ke dalam, menekan cairan. Meningkatnya tekanan memaksa katup periksa masuk untuk menutup dan katup periksa keluar untuk membuka, mengeluarkan cairan ke dalam pipa pembuangan.
Jenis Pompa Diafragma dan Fungsi Uniknya
Pompa diafragma dikategorikan berdasarkan sumber tenaganya: pompa Diafragma Ganda yang Dioperasikan Udara (AODD) dan pompa Berpenggerak Motor (Mekanis/Hidrolik). Masing-masing jenis menggunakan gerakan dasar membran yang sama tetapi berbeda dalam cara energi ditransfer ke diafragma itu sendiri.
1. Pompa Diafragma Ganda yang Dioperasikan Udara (AODD).

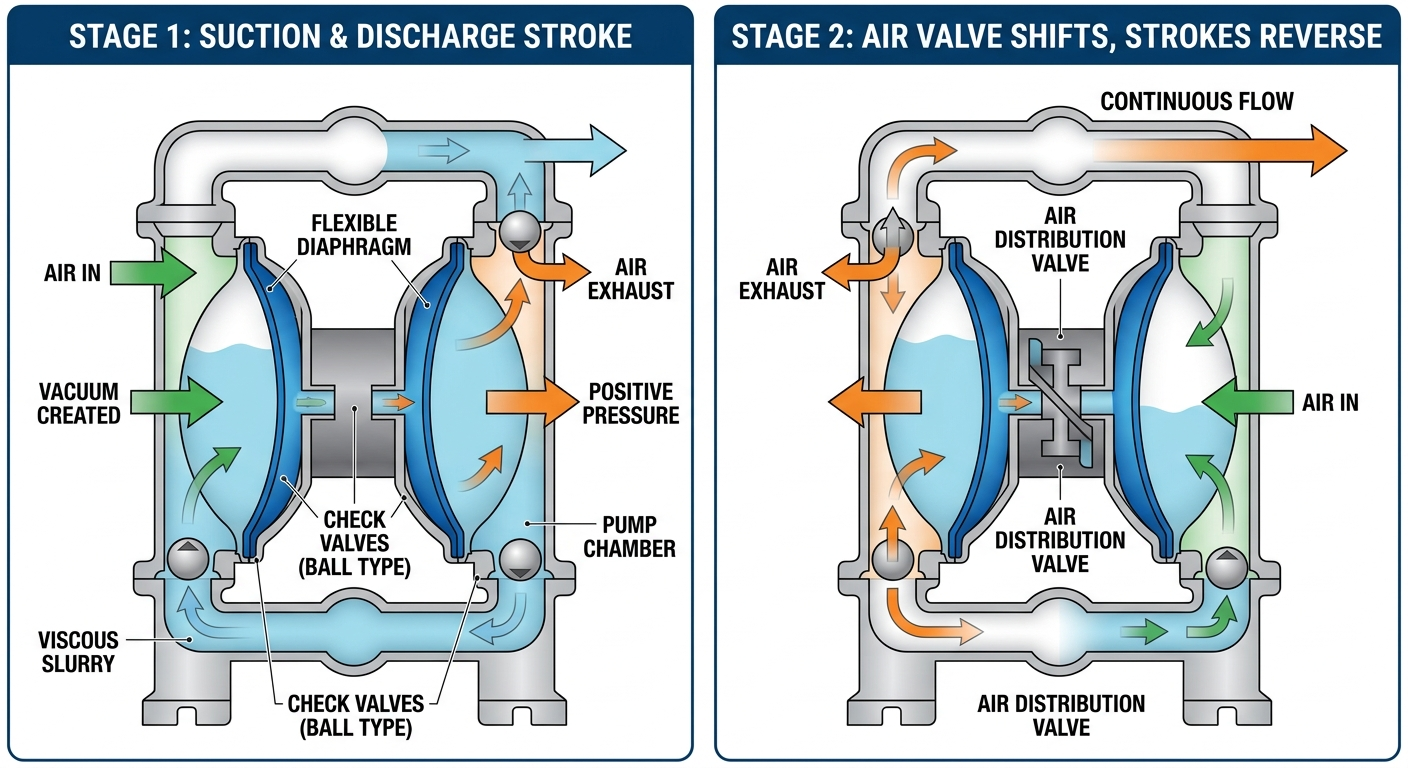

Pompa AODD memanfaatkan udara bertekanan untuk menggeser poros umum yang menghubungkan dua diafragma, sehingga memungkinkan aksi pemompaan berkelanjutan. Saat udara diarahkan ke bagian belakang diafragma A, udara mendorong cairan keluar dari ruang pertama. Secara bersamaan, diafragma B ditarik ke dalam, menciptakan pengisapan di ruang kedua. Katup distribusi udara memastikan pasokan udara bergantian antara kedua sisi.
2. Pompa Diafragma yang Digerakkan Secara Mekanis
Pompa yang digerakkan secara mekanis menggunakan mekanisme engkol atau roda gigi eksentrik untuk menarik dan mendorong diafragma secara fisik. Desain ini umum terjadi pada aplikasi yang lebih kecil dan pompa pengukur yang memerlukan kontrol yang tepat terhadap panjang langkah. Ini sangat efisien untuk dosis kimia bertekanan rendah.
3. Pompa Diafragma yang Digerakkan Secara Hidraulik
Pompa diafragma hidrolik menggunakan pendorong untuk memberi tekanan pada cairan hidrolik, yang kemudian menggerakkan diafragma. Karena diafragma "seimbang" antara cairan hidrolik dan cairan yang dipompa, maka tekanan mekanisnya lebih sedikit, sehingga jenis ini cocok untuk aplikasi industri bertekanan tinggi (hingga 100 bar atau lebih).
Perbandingan Performa: AODD vs. Mekanis vs. Hidraulik
Pemilihan pompa diafragma yang tepat bergantung pada tekanan yang dibutuhkan, laju aliran, dan sifat fluida yang ditangani. Di bawah ini adalah perbandingan rinci dari tiga teknologi utama.
| Fitur | Pompa AODD | Pompa Mekanik | Pompa Hidrolik |
| Sumber Daya | Udara Terkompresi | Motor Listrik | Listrik/Hidrolik |
| Tekanan Maks | Sedang (8-10 bar) | Rendah hingga Sedang | Sangat Tinggi (100 bar) |
| Priming Mandiri | Luar biasa | Bagus | Bagus |
| Penanganan Benda Padat | Luar biasa | Terbatas | Terbatas |
| Kasus Penggunaan Terbaik | Bubur/Bahan Kimia | Pengolahan Air | Dosis Tekanan Tinggi |
Keuntungan Utama Menggunakan Pompa Diafragma
Keuntungan utama pompa diafragma adalah desainnya yang tanpa segel, sehingga menghilangkan risiko kebocoran dan mengurangi kebutuhan perawatan. Berbeda dengan pompa sentrifugal yang memerlukan segel atau pengepakan mekanis, pompa sentrifugal diafragma fleksibel bertindak sebagai segel statis.
- Kemampuan Run-Dry: Kebanyakan pompa AODD dapat mengering dalam waktu lama tanpa merusak komponen internal, karena tidak ada bagian berputar yang menghasilkan panas akibat gesekan.
- Opsi Kapal Selam: Banyak pompa diafragma dirancang agar terendam seluruhnya dalam cairan yang dipompanya, asalkan pembuangan udaranya dibuang di atas permukaan cairan.
- Sensitivitas Geser: Mereka memberikan aksi pemompaan yang lembut, yang sangat penting untuk cairan yang peka terhadap geser seperti produk makanan (saus, krim) atau polimer yang mungkin terurai akibat putaran kecepatan tinggi jenis pompa lainnya.
- Bukti Ledakan: Karena pompa AODD bekerja dengan menggunakan udara dan bukan listrik, maka pompa tersebut pada dasarnya memang demikian diberi peringkat ATEX dan aman untuk digunakan di lingkungan berbahaya atau mudah meledak.
Pemeliharaan dan Tantangan Umum
Titik kegagalan paling umum pada sistem ini adalah diafragma itu sendiri, yang akhirnya menjadi lelah karena gerakan bolak-balik yang konstan. Pemahaman bagaimana cara kerja pompa diafragma melibatkan pengenalan bahwa diafragma adalah bagian yang aus.
Pemilihan Bahan Diafragma
Memilih bahan yang tepat sangat penting untuk umur panjang. Misalnya, PTFE (Teflon) menawarkan ketahanan kimia yang unggul tetapi kurang fleksibel dibandingkan Santoprena or nitrat . Dalam sebuah penelitian terhadap pabrik pemrosesan kimia, peralihan ke elastomer yang lebih kompatibel meningkatkan masa pakai diafragma lebih dari 300%, sehingga mengurangi waktu henti secara signifikan.
Obstruksi Katup
Katup periksa (tipe bola atau penutup) harus terpasang dengan sempurna untuk menjaga aliran. Jika ada partikel padat yang menempel di dudukan katup, pompa akan kehilangan kemampuan primanya. Memanfaatkan bola katup tertimbang sering kali dapat memecahkan masalah ketika cairan terlalu kental sehingga bola standar tidak dapat duduk dengan cepat.
FAQ: Memahami Pengoperasian Pompa Diafragma
T: Mengapa pompa diafragma saya berdenyut?
J: Pulsasi adalah karakteristik alami dari tindakan bolak-balik. Untuk mencapai kelancaran aliran, banyak operator memasang a peredam denyut di sisi pelepasan untuk menyerap lonjakan tekanan.
T: Dapatkah pompa diafragma menangani benda padat?
A: Ya, khususnya pompa AODD. Tergantung pada ukuran pompa, beberapa pompa dapat menangani benda padat dengan diameter hingga 75mm (3 inci) tanpa menyumbat, asalkan dilengkapi dengan katup penutup .
T: Bagaimana cara mengontrol laju aliran?
A: Pada versi yang dioperasikan dengan udara, Anda cukup mengatur tekanan atau volume udara yang masuk ke pompa. Untuk versi yang digerakkan motor, a Penggerak Frekuensi Variabel (VFD) atau menyesuaikan panjang goresan adalah metode standar.
T: Berapa daya hisap maksimum?
J: Pompa diafragma tipikal dapat mencapai daya hisap kering 3 hingga 6 meter. Setelah pompa "dibasahi" (prima), daya hisap dapat meningkat secara signifikan hingga 8 atau 9 meter.
Kesimpulan
Menguasai pertanyaan tentang "bagaimana cara kerja pompa diafragma" memungkinkan industri mengoptimalkan proses perpindahan cairan demi keselamatan dan efisiensi. Baik Anda berurusan dengan bahan kimia agresif, bubur kental, atau produk makanan sensitif, pompa diafragma tetap menjadi salah satu alat paling serbaguna dan andal dalam teknik modern. Dengan memilih jenis dan bahan penggerak yang tepat, Anda dapat memastikan solusi tahan lama dan bebas bocor untuk kebutuhan pemompaan Anda yang paling menantang.
